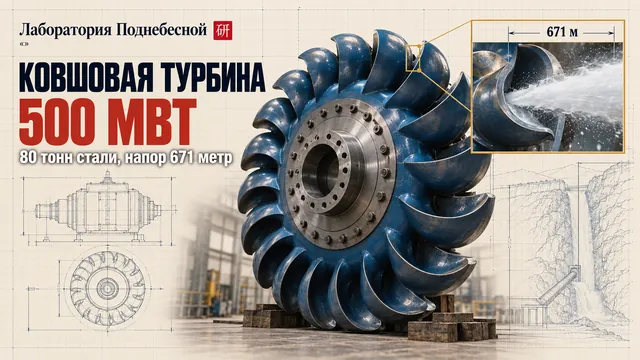

Как 80-тонный ротор диаметром 6,2 м выдерживает напор воды в 671 метр?

Его наружный диаметр — около 6,2 м, толщина — около 1,3 м, масса — около 80 т, по данным издания «Сычуань жибао». Эти габариты нужны для высоконапорной ГЭС «Чжала», которую строит компания Datang Tibet Energy Development в уезде Цзогун Тибетского автономного района.

На станции предусмотрены два агрегата мощностью по 500 МВт, по данным материалов о проекте. Для каждой турбины вода поступает под напором 671 м — это высота перепада, указанная для проекта. Пусконаладку первого агрегата планируют начать к концу 2026 года, по данным материалов о ходе строительства.

Как это работает

Ковшовая, или пелтонова, турбина превращает в движение не давление воды внутри корпуса, а скорость свободной струи. Вода разгоняется в сопле примерно до 120 м/с и ударяет в ковши на ободе ротора. Ковши меняют направление потока, а его кинетическая энергия раскручивает колесо.

Представьте велосипедное колесо, на которое вместо ноги нажимает не педаль, а множество струй, направленных на маленькие чаши по краю. Здесь это колесо сделано из стали и весит около 80 т, по данным «Сычуань жибао», а каждая «чаша» должна долго переносить повторяющиеся удары воды.

Ротор не изготовлен из одной цельной заготовки. В его центре находится крупная поковка, хвостовую часть наращивают гибридной технологией «лазер плюс дуга», а ковши штампуют отдельно и приваривают. По данным China News Service, более 90% процесса производства цифровизировано и автоматизировано; шлифовку криволинейных поверхностей и сварку выполняют роботы. Свыше 99% сварных швов проходят ультразвуковой контроль с первого раза, сообщает производитель.

Инженеры перебрали более 100 вариантов профиля ковша, по описанию технологии в материалах проекта. Форма должна эффективно принимать струю и выдерживать усталостные нагрузки. Отдельно разработали защиту от песка: наносы в горных реках постепенно истирают сопла и ковши.

Цифры и цена

Один удар струи по ковшу сравним по энергии со столкновением автомобиля массой 1,5 т на скорости 450 км/ч, приводит «Бэйцзин жибао». По данным той же газеты, каждый ковш должен выдержать не менее 15 млрд таких ударов. Это расчетное требование к ресурсу, а не результат многолетней эксплуатации новой турбины.

Производитель заявляет, что оптимальный гидравлический КПД ротора обновил мировой рекорд по результатам испытаний на стенде. Само значение КПД не опубликовано, поэтому сравнить его с другими установками в процентах нельзя.

Цена ротора и агрегата не раскрыта. Точных данных о стоимости нет; цена в рублях по указанному курсу также не рассчитывается.

В проекте есть и второй ротор: его изготовила Harbin Electric Machinery Company. По данным материалов об отправке оборудования, у него 21 ковш, диаметр 6,23 м и масса свыше 90 т; он был отправлен в июле 2025 года. Для своего изделия Harbin Electric использует формулировку «мировой передовой уровень», не заявляя рекорд эффективности.

После полного ввода станции в эксплуатацию она должна вырабатывать около 4 млрд кВт·ч в год, экономить 1,3 млн т условного топлива и сокращать выбросы углекислого газа на 3,42 млн т, по данным проекта. Это проектные показатели, а не уже достигнутый результат.

!Ковш турбины перед началом ударов.

Где подвох

Главный технический вопрос — износ от песка и других наносов. В обзоре Китайского общества электротехники говорится, что в молодых горных районах абразивный износ сопел, игл и ковшей снижает КПД и увеличивает стоимость ремонта. Есть и пример: ротор импортной турбины на ГЭС Течанхэ, работавшей при напоре 725 м, износился настолько, что его заменили новым ротором Dongfang, сообщается в материалах об эксплуатации станции.

Есть вопросы и к долговечности сварной конструкции. Ротор состоит из соединённых элементов, а швы должны переносить повторяющиеся нагрузки. Способность выдержать заявленные 15 млрд ударов ещё предстоит подтвердить эксплуатацией на самой станции.

Строительство осложняет геология. По данным журнала «Шуйли шуйдянь куайбао», водовод пересекает активный разлом Наочжун, а суммарная высота двух вертикальных шахт составляет около 570 м. На площадке также встречаются вредные газы и геотермальные зоны. Эти условия относятся к стройке ГЭС в целом, а не к испытаниям самого ротора.

А что в России

Прямого российского аналога ковшовой турбины мощностью 500 МВт для напора около 671 м в своде данных нет. «Силовые машины» выпускают гидрооборудование мощностью от 30 до 640 МВт, но это турбины для низко- и средненапорных ГЭС. Ковшовые турбины российского производства упоминаются только среди малых решений для горных рек; точных данных об их мощности в своде нет.

ГЭС «Чжала» строится с двумя ковшовыми агрегатами по 500 МВт; запуск станции запланирован на 2028 год, по данным российского блока материалов. Китайская новинка в России не продаётся, а подходящих российских проектов для такого агрегата в материалах не указано. Сравнение здесь прежде всего по масштабу: в России есть крупные гидротурбины другого типа и малые ковшовые решения, тогда как «Чжала» — проект высоконапорной станции с единичными агрегатами по 500 МВт.

Какой вопрос о ресурсе такой турбины вам интереснее всего?
